Windstabiler Raffstore

Eine große Herausforderung für Raffstoreanlagen ist Wind, ob an hohen Gebäuden oder in windigen Regionen.
Die windstabilen Raffstoren von WAREMA begegnen dem mit extremer Stabilität und Langlebigkeit.
Die Messungen am Institut für Fenstertechnik in Freiburg dokumentieren ihre Eignung bis Anfang Windstärke 10.
Auch an windigen Tagen können so die Raffstoren häufiger genutzt werden. Das bedeutet zusätzlichen Komfort, und wirkt sich nicht zuletzt positiv auf die
Energiebilanz aus.
In vielen Fällen können windstabile Raffstoren auch nachträglich montiert werden. Auch eine Umrüstung bestehender Raffstoren ist meist möglich.

Jetzt eine Anfrage stellen!!

Maße:
min. Breite (mm)	600
max. Breite (mm)	3000
max. Höhe (mm)	3600
Fläche (m²)	7 (80 A6 S)
8 (93 A6)

Antrieb
Motor

Typenbezeichnung
E 80 A6 S windstabil
E 93 A6 windstabil

Windgrenzwerte
Bis zu den in der Tabelle genannten Windgrenzwerten ist die einwandfreie Funktion der windstabilen Raffstoren (Lamellenwendung, Verschattung usw.) gewährleistet.
Die angegebenen Windgeschwindigkeiten sind Grenzwerte, bei deren Erreichen die Raffstoren hochgefahren werden müssen. Die Werte dieser Tabelle gelten für einen Fassadenabstand der Lamelle ≤ 100 mm und eine Anlagenhöhe ≤ 3000 mm. Für die Standardausführung empfehlen wir, den Messwertgeber Wind auf max. 20 m/s einzustellen.

Windgrenzwerte
Raffstoren- breite in mm	E 80 A6 S windstabil	E 93 A6 windstabil
bis 1300	22 m/s (bft 9)
bis 1500	22 m/s (bft 9)	25 m/s (bft 10)
bis 2000	20 m/s (bft 8)	25 m/s (bft 10)
bis 3000	18 m/s (bft 8)	20,5 m/s (bft 9)

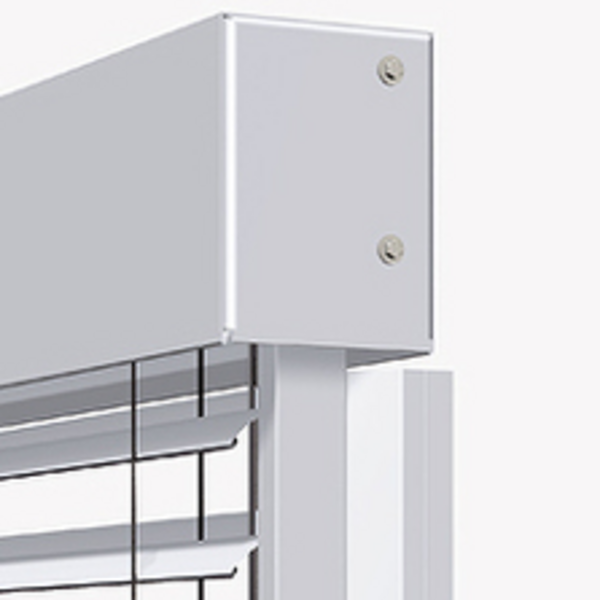

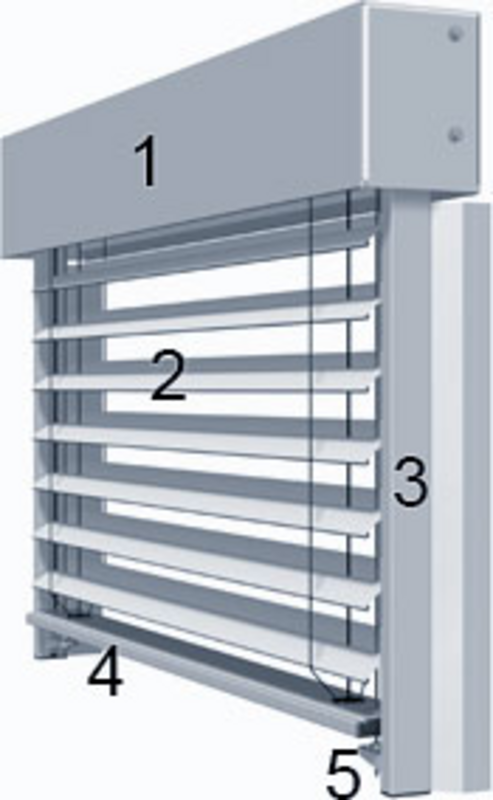

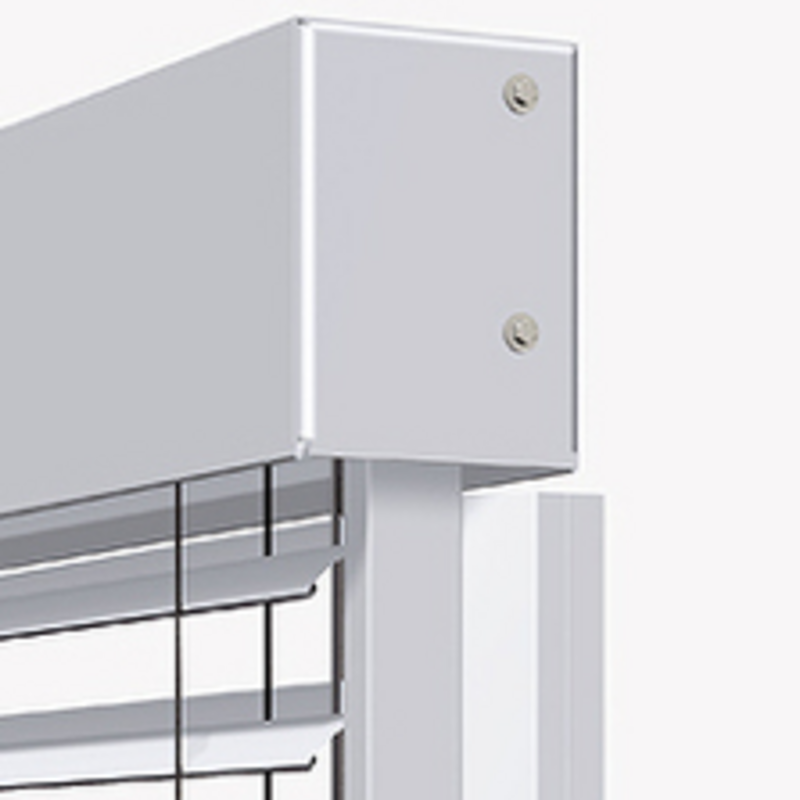

1. Blende:
In verschiedenen Formen, gekantet, freitragende Befestigung an den Führungsschienen möglich

2. Lamellen:

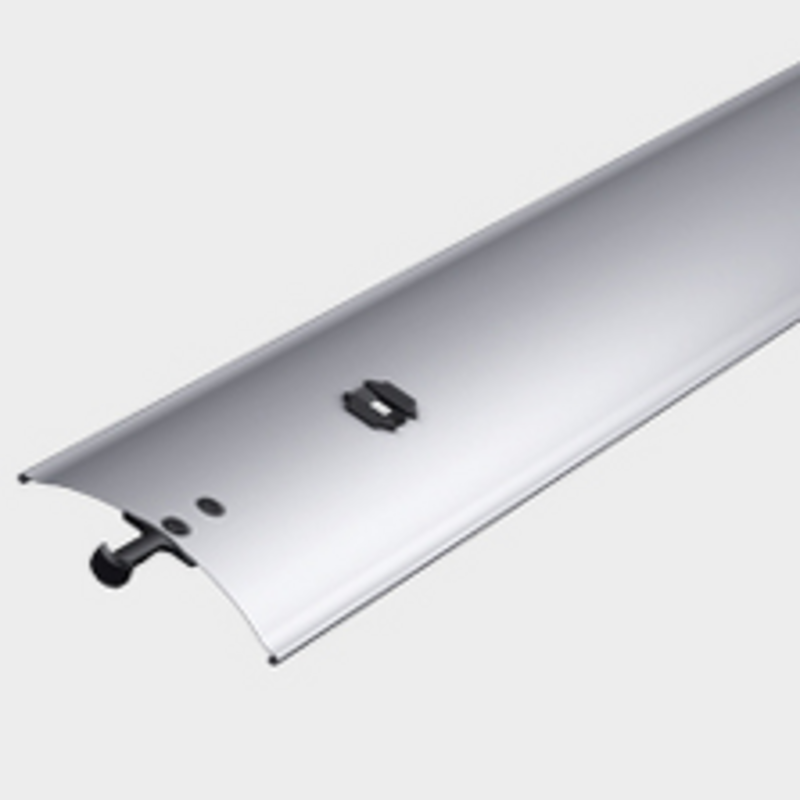

Randgebördelte Lamelle 80 mm, Typ 80 S:
Zusätzliche Fixierung der Leiterkordel in Hufeisenstanzung

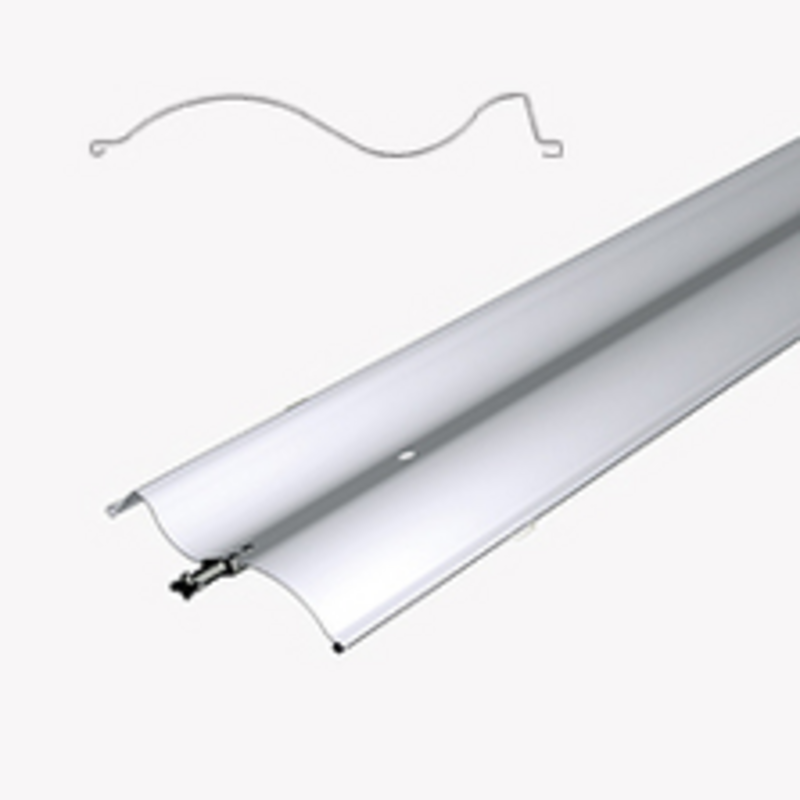

Abdunkelungslamelle 93 mm:
Zusätzliche Fixierung über Schlaufenkordeln, die in Edelstahlklammern an den Lamellen befestigt werden
Nachspannautomatik fixiert beide Typen auch bei hoher Windgeschwindigkeit

3. Führungsschienen:
Stranggepresst, pulverbeschichtet, gewährleisten einwandfreien Lauf der Lamellen
Schwarze Keder zur Geräuschdämmung
Zum Schutz gegen seitlichen Windeinfall zusätzliche Abschottungsprofile möglich

4. Unterschienen:
Aus stranggepresstem Aluminium, pulverbeschichtet, beschwert, mit Spezialspannsystem, um die Lamellen über die Schlaufenkordel zu fixieren.

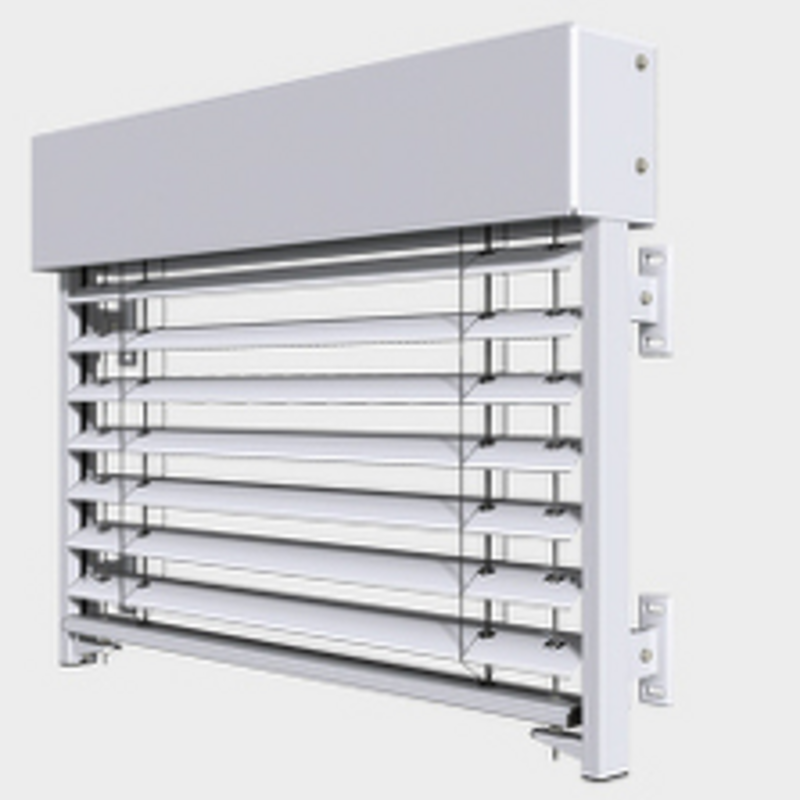

5. Spannseilhalter:
Zusätzliche Windsicherung der Lamellen durch Edelstahlseile
Verschraubung an den Führungsschienen und an der Fassade
