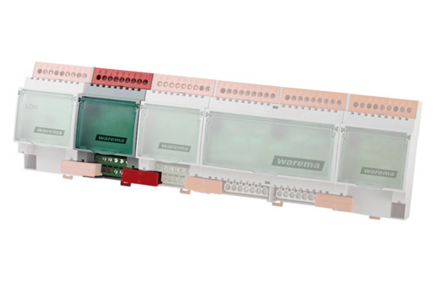

BAline - Module mit schaltbaren Ausgängen
Ansteuerung von Sonnenschutz und Beleuchtung
| Flexibel | Ansteuerung von Sonnenschutzantriebe und Beleuchtung je nach nach Bedarf |
| Unkompliziert | Spannungsversorgung über Steckbrücke |
| Sicher | Auswechselbare Feinsicherungen für den Leitungsschutz |
Produkt Ausführungen
MIO 8R230
Merkmale
- Anreihbarer Aktor zum Schalten von bis zu 4 Sonnenschutzantrieben bzw. von bis zu 8 schaltbaren Verbrauchern
- anschließbare Verbraucher
- 4 Sonnenschutzantriebe 230 V AC oder
- 3 Sonnenschutzantriebe 230 V AC und 2 x Beleuchtung oder
- 2 Sonnenschutzantriebe 230 V AC und 4 x Beleuchtung oder
- 1 Sonnenschutzantrieb 230 V AC und 6 x Beleuchtung oder
- 8 x Beleuchtung
- auswechselbare Feinsicherungen für Leitungsschutz
- Spannungsversorgung über Steckbrücke
Produkt & Zubehör
| Produkt | Artikel-Nr. |
| BAline MIO 8R230 | 1002948 |
| Zubehör | Artikel-Nr. |
| Steckbrücken (5er Pack) | 1002963 |
| BAline steckbare Verbindungsleitung 0,8m | 634308 |
Technische Daten
| Betriebsspannung | typisch 24 V DC |
| Ausgänge | |
| Schaltleistung pro Ausgang | 500 VA bei 230 V AC / cos φ = 0,6 |
| Anschlussart | Schraubklemme 2,5 mm² |
| Schutzart | IP 20 |
| Schutzklasse | II |
| Montageart | Reiheneinbau (REG) |
| Abmessung | 3 TE |
MIO 8R230 8I
Merkmale
- Anreihbarer Aktor mit 8 Universaleingängen zum Schalten von bis zu 4 Sonnenschutzantrieben bzw. von bis zu 8 schaltbaren Verbrauchern
- anschließbare Verbraucher
- 4 Sonnenschutzantriebe 230 V AC oder
- 3 Sonnenschutzantriebe 230 V AC und 2 x Beleuchtung oder
- 2 Sonnenschutzantriebe 230 V AC und 4 x Beleuchtung oder
- 1 Sonnenschutzantriebe 230 V AC und 6 x Beleuchtung oder
- 8 x Beleuchtung
- Sonnenschutzantriebe wahlweise mit oder ohne Inkrementalgeber
- auswechselbare Feinsicherungen für Leitungsschutzs
- Spannungsversorgung über Steckbrücke
- 8 Universaleingängee
- wahlweise beschaltbar mit analogem oder digitalem Signal
- für Taster, PWM-Signale bis 1 kHz, Quadratureingänge, Zähler, 0 – 10 V Sensoren
- davon 4 Eingänge mit zuschaltbarem Pull-up-Widerstand, u.a. für Inkrementalgeber
Produkt & Zubehör
| Produkt | Artikel-Nr. |
| BAline MIO 8R230 8I | 1002949 |
| Zubehör | Artikel-Nr. |
| Steckbrücken (5er Pack) | 1002963 |
| BAline steckbare Verbindungsleitung 0,8 m | 634308 |
Technische Daten
| Betriebsspannung | typisch 24 V DC |
| Ausgänge | |
| Schaltleistung pro Ausgang | 500 VA bei 230 V AC / cos φ = 0,6 |
| Anschlussart | Schraubklemme 2,5 mm² |
| Eingänge | |
| Normsignal (analog) | 0 – 10 V, 0 – 20 mA, 4 – 20 mA |
| digital | min. 8 V DC typ. 24 V DC max. 36 V DC |
| Anschlussart | Schraubklemme 1,5 mm² |
| Schutzart | IP 20 |
| Schutzklasse | II |
| Montageart | Reiheneinbau (REG) |
| Abmessung | 6 TE |
MIO 8R230C 8I
Merkmale
- Anreihbarer Aktor mit 8 Universaleingängen zum Schalten von bis zu 4 Sonnenschutzantrieben bzw. von bis zu 8 schaltbaren Verbrauchern
- anschließbare Verbraucher
- 4 Sonnenschutzantriebe 230 V AC oder
- 3 Sonnenschutzantriebe 230 V AC und 2 x Beleuchtung oder
- 2 Sonnenschutzantriebe 230 V AC und 4 x Beleuchtung oder
- 1 Sonnenschutzantriebe 230 V AC und 6 x Beleuchtung oder
- 8 x Beleuchtung
- Sonnenschutzantriebe wahlweise mit oder ohne Inkrementalgeber
- Unterstromerkennung, z. B. zur Endlagenerkennung
- auswechselbare Feinsicherungen für Leitungsschutz
- Spannungsversorgung über Steckbrücke
- 8 Universaleingänge
- wahlweise beschaltbar mit analogem oder digitalem Signal
- für Taster, PWM-Signale bis 1 kHz, Quadratureingänge, Zähler, 0 – 10 V Sensoren
- davon 4 Eingänge mit zuschaltbarem Pull-up-Widerstand, u.a. für Inkrementalgeber
Produkt & Zubehör
| Produkt | Artikel-Nr. |
| BAline MIO 8R230 C8I | 1002950 |
| Zubehör | Artikel-Nr. |
| Steckbrücken (5er Pack) | 1002693 |
| BAline steckbare Verbindungsleitung 0,8 m | 634308 |
Technische Daten
| Betriebsspannung | typisch 24 V DC |
| Ausgänge | |
| Schaltleistung pro Ausgang | 500 VA bei 230 V AC / cos φ = 0,6 |
| Anschlussart | Schraubklemme 2,5 mm² |
| Eingänge | |
| Normsignal (analog) | 0 – 10 V, 0 – 20 mA, 4 – 20 mA |
| digital | min. 8 V DC typ. 24 V DC max. 36 V DC |
| Anschlussart | Schraubklemme 1.5 mm² |
| Schutzart | IP 20 |
| Schutzklasse | II |
| Montageart | Reiheneinbau (REG) |
| Abmessung | 6 TE |
MI 4R230 4I
Merkmale
- Anreihbarer Aktor mit 4 Universaleingängen zum Schalten von bis zu 2 Sonnenschutzantrieben bzw. von bis zu 4 schaltbaren Verbrauchern
- anschließbare Verbraucher
- 2 Sonnenschutzantriebe 230 V AC oder
- 1 Sonnenschutzantrieb 230 V AC und 2 x Beleuchtung oder
- 4 x Beleuchtung
- Sonnenschutzantriebe wahlweise mit oder ohne Inkrementalgeber
- auswechselbare Feinsicherungen für Leitungsschutz
- Spannungsversorgung über Steckbrücke
- 4 Universaleingänge
- wahlweise beschaltbar mit analogem oder digitalem Signal
- für Taster, PWM-Signale bis 1 kHz, Quadratureingänge, Zähler, 0 – 10 V Sensoren
- davon 2 Eingänge mit zuschaltbarem Pull-up-Widerstand, u.a. für Inkrementalgeber
Produkt & Zubehör
| Produkt | Artikel-Nr. |
| BAline MIO 4R230 4I | 1002946 |
| Zubehör | Artikel-Nr. |
| Steckbrücken (5er Pack) | 1002963 |
| BAline steckbare Verbindungsleitung 0,8 m | 634308 |
Technische Daten
| Betriebsspannung | typisch 24 V DC |
| Ausgänge | |
| Schaltleistung pro Ausgang | 500 VA bei 230 V AC / cos φ = 0,6 |
| Anschlussart | Ausgänge: Schraubklemme 2,5 mm² |
| Eingänge | |
| Normsignal (analog) | 0 – 10 V, 0 – 20 mA, 4 – 20 mA |
| digital | min. 8 V DC typ. 24 V DC max. 36 V DC |
| Anschlussart | Schraubklemme 1,5 mm² |
| Schutzart | IP 20 |
| Schutzklasse | II |
| Montageart | Reiheneinbau (REG) |
| Abmessungen | 3 TE |
MIO 4R230C 4I
Merkmale
- Anreihbarer Aktor mit 4 Universaleingängen zum Schalten von bis zu 2 Sonnenschutzantrieben bzw. von bis zu 4 schaltbaren Verbrauchern
- anschließbare Verbraucher
- 2 Sonnenschutzantriebe 230 V AC oder
- 1 Sonnenschutzantrieb 230 V AC und 2 x Beleuchtung oder
- 4 x Beleuchtung
- Sonnenschutzantriebe wahlweise mit oder ohne Inkrementalgeber
- Unterstromerkennung, z. B. zur Endlagenerkennung
- auswechselbare Feinsicherungen für Leitungsschutz
- Spannungsversorgung über Steckbrücke
- 4 Universaleingänge
- wahlweise beschaltbar mit analogem oder digitalem Signal
- für Taster, PWM-Signale bis 1 kHz, Quadratureingänge, Zähler, 0 – 10 V Sensoren
- davon 2 Eingänge mit zuschaltbarem Pull-Up-Widerstand, u.a. für Inkrementalgeber
Produkt & Zubehör
| Produkt | Artikel-Nr. |
| BAline MIO 4R230C 4I | 1002947 |
| Zubehör | Artikel-Nr. |
| Steckbrücken (5er Pack) | 1002963 |
| BAline steckbare Verbindungsleitung 0,8 m | 634308 |
Technische Daten
| Betriebsspannung | typisch 24 V DC |
| Ausgänge | |
| Schaltleistung pro Ausgang | 500 VA bei 230 V AC / cos φ = 0,6 |
| Anschlussart | Ausgänge: Schraubklemme 2,5 mm² |
| Eingänge | |
| Normsignal (analog) | 0 – 10 V, 0 – 20 mA, 4 – 20 mA |
| digital | min. 8 V DC typ. 24 V DC max. 36 V DC |
| Anschlussart | Schraubklemme 1,5 mm² |
| Schutzart | IP 20 |
| Schutzklasse | II |
| Montageart | Reiheneinbau (REG) |
| Abmessungen | 3 TE |
MIO 4M24 8I
Merkmale
- Anreihbarer Aktor mit 8 Universaleingängen zum Schalten von bis zu 4 24 V Antrieben
- anschließbare Verbraucher
- Antriebe 24 V DC
- Polwendeschaltung
- 8 Universaleingänge
- wahlweise beschaltbar mit analogem oder digitalem Signal
- für Taster, PWM-Signale bis 1 kHz, Quadratureingänge, Zähler, 0 – 10 V Sensoren
- davon 4 Eingänge mit zuschaltbarem Pull-up-Widerstand
- Spannungsversorgung über Steckbrücken (nicht für Motorausgang)
Produkt & Zubehör
| Produkt | Artikel-Nr. |
| BAline MIO 4M24 8I | 2005548 |
| Zubehör | Artikel-Nr. |
| Steckbrücken (5er Pack) | 1002963 |
| BAline steckbare Verbindungsleitung 0,8 m | 63408 |
Technische Daten
| Betriebsspannung | typisch 24 V DC |
| Ausgänge | |
| max. Motorstrom | 3 A |
| Anschlussart | Schraubklemme 2,5 mm² |
| Eingänge | |
| Normsignal (analog) | 0 – 10 V, 0 – 20 mA, 4 – 20 mA |
| digital | min. 8 V DC typ. 24 V DC max. 36 V DC |
| Anschlussart | Schraubklemme 1,5 mm² |
| Schutzart | IP 20 |
| Schutzklasse | III |
| Montageart | Reiheneinbau (REG) |
| Abmessungen | 6 TE |
